Монтаж системы отопления с коллектором в Гомеле

При обустройстве качественной системы отопления в жилом доме, есть практический смысл отказаться от линейной структуры, то есть, от отдельно стоящих радиаторов, которые последовательно соединяются между собой трубами. В этом практическом решении есть ряд объективных недостатков традиционного подхода формирования системы. Самый главный недостаток - это невысокая гибкость эксплуатации системы и достаточно малая эффективность управления инженерной системой.

 Комплексное устройство системы коллекторного отопления

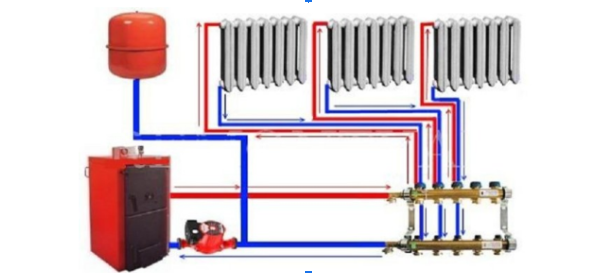

 Вместо линейной схемы для системы отопления в индивидуальном жилищном строительстве используют аналоги, например, лучевая схема, к которой прокладывают отдельно взятый путь подающего и обратного трубопровода. Такая схема-контур делает отдельные конструктивные части теплообменников независимыми друг от друга , и позволяют регулировать рабочую температуру системы, не затрагивая при этом иные элементы системы отопления.

 Таким образом, ключевым компонентом лучевой системы отопления будет коллектор, который обеспечивает решение нескольких задач.

1. Осуществляется комплексная раздача нагретого теплоносителя к радиаторам и теплому водяному полу. Также одновременно осуществляется подача охлажденного теплоносителя к нагревательному участку котельной установки.
2. В автоматическом режиме удаляется ненужный воздух из нагревательного контура системы отопления.
3. В случае производственной или иной необходимости, отключается как отдельно взятый радиатор, так и группа подключенных батарей.

В этой лучевой системе в конструкции будут предусмотрены, как минимум 2 гребёнки. Одни вид гребенки будет функционировать совместно с нагретым теплоносителем, другой тип – с охлажденной системой. Такая совокупность называется коллекторным блоком, иногда встречается название - коллекторная группа.

 Обратите внимание! Функция отключения будет считаться как предложенной опцией к системе, поскольку этот вопрос решается путем закрытия кранов, которые расположены непосредственно на радиаторах. Вынос ее на коллектор считается выгодным и экономически целесообразным эксплуатационным решением.

Непосредственный корпус гребенки целесообразно использовать в качестве площадки для монтажа дополнительных, иных элементов. К таковым дополнительным компонентам относятся - типовые и технические решения терморегуляторов, расходомеры.

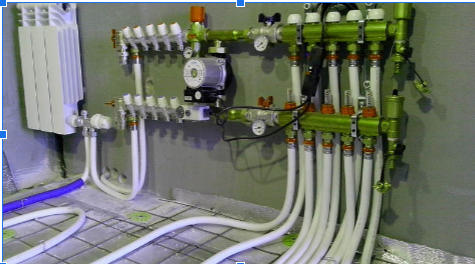

 Определение места расположения коллектора

Для многоэтажных домов существует определенное правило – монтаж системы осуществляется на каждом этаже . Это означает, что процесс обслуживания и регулирования системы будет удобным для операторов. Для установки системы необходимо наличие вспомогательной технологической ниши, которая находится на небольшой высоте от основания пола. Габаритный размер ниши должен учитывать количество размещаемых гребенок, сопутствующей арматуры.

Если в доме нет возможности оборудовать нишу, для решения проблемы можно использовать дополнительные зоны и участки здания:

• коридор;
• технический этаж;
• кладовка;
• чулан и т.д.

Для эстетической привлекательности конструкции, можно использовать ящики, шкафчики. Главное условие, оператор системы должен использовать ящики и шкафчики для удобного управления. Под трубы в шкафчиках используются технологические вырезы по боковым сторонам.

Длина труб, также будет определяющим фактором. Важное условие, в одном месте, максимальная длина труб должна быть не более 20 метров. Этот размер позволяет удобно и комфортно использовать коллектор в практической работе.

 Как правило, коллекторы используются в больших по площади помещениях, а для маленьких комнат или помещений используют технологические унибоксы для теплого пола.

Порядок проектирования и расчет отопительных контуров

 В процессе комплексного проектирования контура отопительной системы, берется во внимание вопрос как организации групповой, так и индивидуальной частей контура, а также каким образом осуществляется переход.

Базовая комплектация групповой части включает в себя:

• циркуляционный насос;
• нагревательный котел;
• расширительный бак;
• подающая труба;
• обратная труба.

Задача циркуляционного насоса – обеспечивать принудительную циркуляцию субстанции теплового носителя через радиаторы, которые установлены в обязательном порядке в обратной схеме трубы (это принципиальное требование производителей, которое касается условий ориентации системы). Здесь же, но на небольшом расстоянии осуществляется монтаж расширительного бачка.

Расчетная производительность насоса определяется по данным формулы 5*S м³/час (параметр S – это площадь требуемых для обогрева площадей). Размер диаметры обратной и подающей трубы для обеспечения подключения к аппарату котельной установки составляет не менее ¾ дюйма. Это необходимо для того, чтобы указанный размер превышал диаметр элементов труб для лучей контура с учетом общей системы отопления.

Разберем, какое количество гребенки используется для расчета. По стандартным правилам, количество гребенок патрубков должно соответствовать тому же количеству контуров охлаждения. Но, если в системе планируется устанавливать расходомеры или регуляторы температуры, количество патрубков можно смело увеличивать в 2 раза. Не менее 2 патрубков для трубы и для регуляторов размещают на гребенке отопления, причем друг напротив друга. Этот технологический узел обеспечивает интуитивную привязку патрубка к основной части регулятора.

Схема разводки разрабатывается следующим образом:

1. Берется одна торцевая сторона корпуса. Через эту часть корпуса должно быть подключение подающей и отводящей трубы. Последняя труба используется для воздухоотводчика и крана для заполнения всего контура системы отопления готовым теплоносителем.
2. Для варианта, если питание радиатора осуществляется на разных этажах, то есть подающие и обратные трубы направлены в разные стороны.
3. Разница длины обратной и подающей трубы не должна превышать значения в 20 см.

Считается целесообразным иметь одинаковую длину, диаметр резьбы и прочие параметры для каждого элемента патрубка.

 Важно! Для таких систем не рекомендуется использовать гребенки, которые имеют так называемые цанговые зажимы для металлических или металлопластиковых труб. Считается, что гребенки имеют чрезмерно невысокую эксплуатационную сущность, и это приводит к образованию подтёков. Соответственно, уменьшается эксплуатационный ресурс работы всей системы.

Все проектные задачи, пути их решения отображаются на схемах. На таких чертежах указываются фактические посадочные размеры, каждого задействованного элемента. Для всех отводов. Чтобы исключить путаницы и для наглядности на схемах, трубы прямого контура изображаются красным цветом, а обратного – синим.

Особенности монтажа коллекторных систем отопления

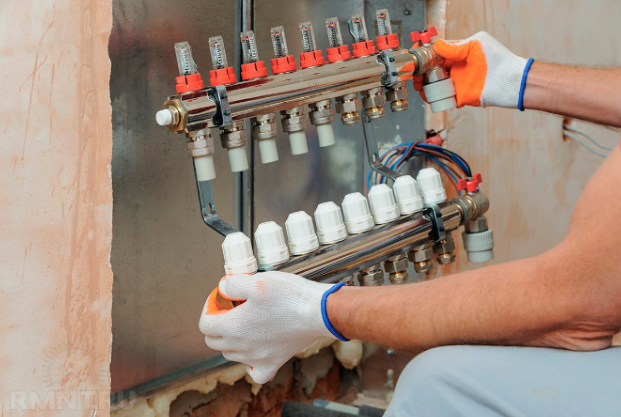

В целом, монтаж коллектора не должен вызвать трудностей даже у новичка. Однако, требования аккуратности при работе, никто не отменял, и использование качественных сантехнических инструментов будет плюсом.

Вот важные этапы монтажных работ:

1. В заданном по схеме положении устанавливаем элементы коллекторного блока.
2. На гребенке устанавливаем входной патрубок. Ориентация элемента будет зависеть от типа установленного котла отопления.
3. Для газовых котлов, или для аппаратов с электрическим подогревом коллектор устанавливаем в вертикальном положении.
4. Для твердотопливных котлов и аппаратов косвенного нагрева, монтаж коллекторов осуществляется в горизонтальном положении.
5. Все элементы коллектора фиксируем в нише или на задней части стенки шкафчика. Крепление осуществляем с использованием хомутов на разную высоту полок. В последнем случае это необходимо для того, чтобы корпуса обратного и подающего элемента не создаем трудности для общей работы трубопроводов.
6. Все металлические крепления должны быть оснащены резиновыми прокладками, вставками для хомутов.
7. Все патрубки подающих и обратных контуров формируются исключительно с боковой стороны. Как таковых жестких требований по ориентации патрубков в данном случае не предусмотрено. Главное условие – формируем все элементы таким образом, чтобы было удобно управлять системой.
8. Вместе с трубопроводами устанавливаем по отдельности датчики управления и контроля, регуляторы.

Важно помнить! Поскольку будет использовать большое количество элементов, рекомендуется наклейки. Особенно это касается для подающих и отводящих частей системы. Делайте метки маркером или наклейками, чтобы можно было сделать ремонт или корректировку системы.

Тестирование и проверка качества осуществляется на максимально возможной температуре подачи и функционирования циркуляционного насоса. То есть, тестирование проводим на максимальной мощности. Система будет пригодной к работе, если прошло тестирование в районе 3-4 часов, и не выявлены подтёки.

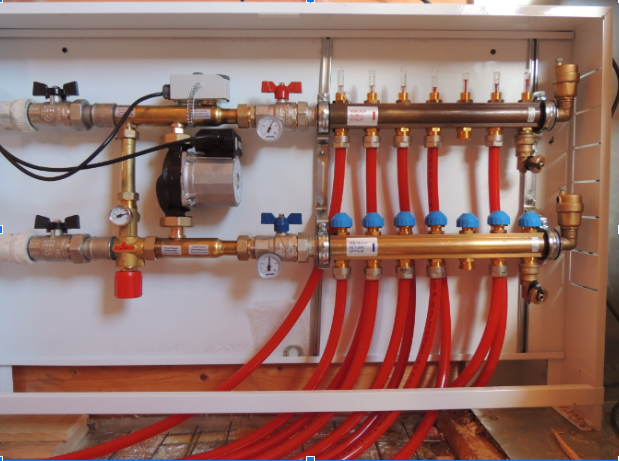

 Пошаговые действия монтажа коллекторов отопления

Система отопления является одним из важнейших компонентов любого здания, обеспечивающим комфортное проживание в холодное время года. Одним из ключевых элементов этой системы являются коллекторы, которые необходимы для правильного распределения тепла по всему дому. Рассмотрим поэтапный процесс подключения коллекторов для системы отопления.

Шаг 1. Подготовка к установке коллекторов. Перед началом монтажа коллекторов необходимо провести подготовительные работы. В первую очередь, необходимо определить место установки коллекторов. Место должно быть доступно для обслуживания и находиться вблизи котельной или теплового насоса. Также необходимо учитывать, что коллекторы должны быть расположены на одном уровне, чтобы обеспечить равномерное распределение тепла по всему дому.

Шаг 2. Установка коллекторов. После выбора места необходимо приступить к монтажу. Существует два основных типа коллекторов: настенные и напольные. Настенные коллекторы крепятся на стену, а напольные устанавливаются на специальную подставку. Выбор типа коллектора зависит от индивидуальных особенностей каждого дома.

Шаг 3. Подключение трубопроводов к коллекторам. После монтажа коллекторов необходимо подключить к ним трубопроводы. В зависимости от типа системы отопления (однотрубная или двухтрубная), количество трубопроводов может варьироваться. Важно правильно подключить трубопроводы к соответствующим отводам на коллекторах, чтобы обеспечить правильное распределение тепла по всему дому.

Шаг 4. Установка регуляторов расхода и термостатов. Для более эффективной работы системы отопления необходимо установить регуляторы расхода и термостаты на каждый коллектор. Регуляторы расхода позволяют контролировать количество тепла, поступающего в каждый отдельный контур отопления, а термостаты регулируют температуру в помещении. Это позволяет экономить энергию и обеспечить комфортную температуру в каждой комнате.

Шаг 5. Подключение котла или теплового насоса. Последним этапом подключения коллекторов является подключение к котлу или тепловому насосу. Для этого необходимо установить на коллекторе специальный распределительный клапан, который будет регулировать подачу тепла в систему отопления.

Подключение коллекторов для системы отопления является сложным процессом, который требует определенных знаний и навыков. Поэтому, если у вас нет опыта в этой области, рекомендуется обратиться за помощью к специалистам. Неправильно установленные коллекторы могут привести к неполадкам в работе системы отопления и повышенным расходам на энергию.

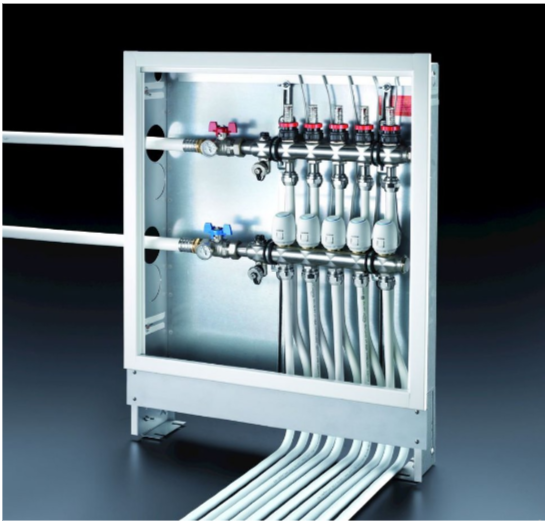

Автоматика коллекторов для системы отопления

Система отопления обеспечивает комфортные условия проживания и работы, поддерживая оптимальную температуру в помещениях. Для эффективной работы системы отопления необходимо правильно подключить ее основные компоненты, в том числе коллекторы.

Какая автоматика используется для подключения коллекторов системы отопления.

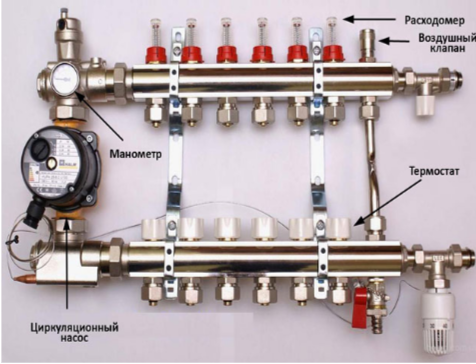

1. Коллекторы – это узлы, которые служат для распределения теплоносителя по всей системе отопления. Коллекторы являются своеобразным «сердцем» системы, от которого зависит эффективность ее работы. Подключение коллекторов осуществляется с помощью специальной автоматики, которая позволяет контролировать и регулировать работу системы отопления.
2. Насосная группа. Блок состоит из насоса, расширительного бака, манометра и запорной арматуры. Насосная группа отвечает за циркуляцию теплоносителя по системе отопления и поддержание необходимого давления в системе. Расширительный бак предназначен для компенсации изменений объема теплоносителя при его нагреве и охлаждении, а манометр – для контроля давления в системе.
3. Термостатический клапан. Элемент устанавливается на каждый отопительный контур и регулирует подачу теплоносителя в зависимости от заданной температуры. Термостатический клапан подключается к коллектору и управляется с помощью электронной головки, которая получает сигналы от термостата.
4. Аварийные клапаны. Компоненты могут быть как механическими, так и электронными. Механические аварийные клапаны срабатывают при достижении определенного давления в системе и выпускают излишнее количество теплоносителя. Электронные аварийные клапаны оснащены датчиками, которые мониторят давление и температуру в системе и автоматически отключают подачу теплоносителя при превышении допустимых значений.
5. Регуляторы. Изделия могут быть как механическими, так и электронными. Механические регуляторы оснащены термометрами и манометрами, которые позволяют отслеживать температуру и давление в системе. Электронные регуляторы обладают более широкими функциональными возможностями, такими как настройка графика работы системы, управление отопительными контурами и т.д.

В современных системах отопления все чаще используется автоматика с функцией «умного дома». Технология позволяет удаленно управлять работой системы отопления с помощью мобильного приложения. С ее помощью можно настроить график работы системы, изменить температуру в помещениях, получить уведомления о возможных аварийных ситуациях и т.д.

Для подключения коллекторов системы отопления используется разнообразная автоматика, которая обеспечивает эффективную и безопасную работу системы. Выбор конкретных компонентов зависит от типа и характеристик системы отопления, а также от индивидуальных потребностей заказчика. Важно подбирать качественную и надежную автоматику, чтобы обеспечить долговечную и безотказную работу системы отопления.
